電力電網通信項目防雷接地技術標準及措施

1接地與均壓

1.1接地電阻越小過電壓值越低，因此在經濟合理的前提下應盡可能的降低接地電阻。

1調度通信綜合樓<1<52通信站（塔）<3<103 立避雷針<10<30

1.2調度通信綜合樓內的通信站應與同一樓內的動力裝置，建筑物避雷裝置共用一個接地網，大樓及通信機房樓地引下線可利用建筑物主體鋼筋，鋼筋自身上、下連接點應采用搭焊接，且其上端應與房頂遙雷裝置、下端應與接地網、中間應與各層均壓網或環形接地母線焊接成電氣上連接通的籠式接地系統

1.3位于發電廠、變電（開關）站的通信站的接地網應至少用兩根規格不小于40mmx4mm的鍍銅鋼扁鋼與廠、站的銅包鋼絞線接地網均壓相連。

1.4接地體

1.4.1接地體一般應采用鏡鋅鋼材其規格應根據大故障電流來確定，一般應不小于如下數值。

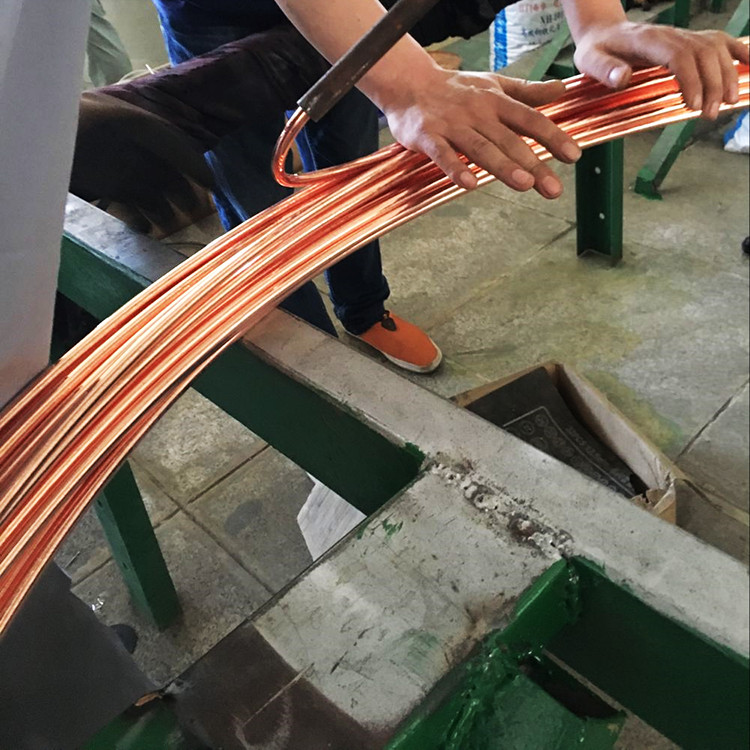

鍍銅角鋼：50mmx50mmx5mm；銅包鋼扁鋼：40mmx4mm；銅包鋼圓線直徑：8mm；電解離子接地極鋼管壁厚：3.5mm

1.4.2銅包鋼接地棒深埋（指接地體上端）一般不小于0.7m.在寒冷地區，接地體應埋在凍土層以下，在水位較高的地區接地體好穿適到已知的水位上，以利用飽和區的水源，接地體之間所有的連接點均應進行搭焊接，焊接點（澆鑄在混泥土中的除外）應進行防腐處理.

1.4.3對于土壤電阻率高的地區，當一般做法的接地電阻值難于滿足要求時，可采用向外延伸接地體，改善土壤的傳導性能，深埋電極，以及外引等方式.

1.5通信機房建筑應有防直擊雷的接地保護措施，在房頂上應敷設閉合均壓網（帶）并與接地網連接房頂平面任何一點到均壓帶的距離均不應大于5m.

1.6通信機房?jī)?nèi)，應圍繞機房敷設環形鍍銅絞線圓線扁鋼（簡稱環母線）。環形接地母線一般不應采用截面不小于90mm2的銅包鋼接地排或120mm2鍍銅包鋼扁鋼，在機房外，應圍繞機房建筑敷設閉合環形接地網，機房環形接地銅包鋼絞線及接地網和房頂閉合均壓帶間，至少應有4條對稱布置的連接線（或主鋼筋）相連，相鄰連接線間的距離不宣超過18m.

1.7機房?jī)?nèi)各種電纜的金屬外皮，設備的金屬外殼和框架、進風道、水管等不帶電金屬部分、門窗等建筑物金屬結構以及保護接地、工作接地等，應以短距離與環形接地母線相連，采用螺栓連接的部位可用含銀環氧樹脂導電膠粘合

1.8各類設備保護地線宜用多股銅包鋼絞線，其截面應根據大故障電流來確定，一般應為25～95mm2 導線屏蔽層的接地線截面面積，應大于屏蔽層截面面積的2倍，接地線的連接應保證電氣接觸良好，連接點應進行防腐處理。

1.9金屬管道引入室內前應平直地埋10m以上，地埋深應大于0.6m，并在入口處接入接地網，如不能埋入地中，至少應在金屬管道室外部分沿長度均勻分布在兩處接地，接地電阻應小于10歐姆；，在高土壤電阻率地區，每處接地電阻不應大于30，但應適當增加接地處數。

1.10微波塔上同軸線金屬外的上端及下端應分別 近與鐵塔相連接，在機房入口處與接地體再連一次；饋線較長時宣在中間加一個與塔身的連接點，室外饋線橋始未兩端均應和接地網相連，

1.11微波塔上的航標燈電源線應選用金屬外電纜或?qū)?dǎo)線穿入金屬管，各段金屬管之間應保證電氣連接良好（屏蔽連續），金屬外或金屬管至少應在上下兩端與塔身金屬結構連接，進機房前應水平直埋10m以上，埋地深度應大于0.6m.銅包鋼圓線

1.12引入機房地電纜空線對，應在配線架上接地，以防引入的雷電在開路導線未端產生反擊。

1.13微波塔接地網應圍繞塔基作成閉合環形接地網，鐵塔接地網與微波機房接地網間至少要用2根規格不小于40mmx4mm的鍍鋅扁鋼連接。

1.14電線溝道，豎井內的金屬支架至少應兩點接地，接地點間距不應大于30m。

2屏蔽

2.1為減少外界雷電的電磁干擾，通信機房及調度通信綜合樓的建筑鋼筋、金屬地板構架等均應相互焊接，形成等電位法拉篤籠，如設備隊屏蔽有較高要求時，機房6面應救設金屬屏蔽網，屏蔽網應與機房?jī)?nèi)環形接地母線均勻多點相連。

2.2架空電力線由站內終端桿引下后 換為屏蔽電線，進入室內前應平直埋10m以上，埋地深度應大于0.6m。屏蔽層兩端接地；非屏蔽電然應穿鍍鋅鐵管并水平直埋10mm以上，鐵管兩端應接地。銅覆鋼圓線

2.3室外通信電然應采用屏蔽電線，屏蔽層兩端接地；對于既有鎧帶又有屏蔽層的電纜，在機房?jī)?nèi)應將鎧帶和屏蔽層同時接地。而在另一端只將屏蔽層接地，電然進入室內前應水平直埋10m以上。埋地深度應大于0.6m。非屏蔽電然應穿鍍鋅鐵管并水平直埋10mm以上，鐵管兩端應接地。

2.4機房?jī)?nèi)的電力電纜（線）、通信電纜（線）宜采用屏蔽電纜，或救設在屏蔽管內，屏蔽層或金屬管兩端必須 近接地。

3限幅

3.1通信電線進入機房要首先接入保安配線架（箱）。配線架應裝有抑制電纜線對橫向、縱向過電壓的限幅裝置。

3.2配線架限幅裝置主要包括壓敏電阻器、氣體放電管、熔絲、熱線圈等。對于微電子設備應優先采用壓敏電阻器。

3.3高壓架空配電線路終端桿桿體金屬部分應接地。如距主接地網較遠可 立接地，接地電阻不宜超過30歐姆。桿上三湘對地要分別裝避雷器。

3.4配電變壓器高、低壓側應在靠近變壓器處裝設避雷器，變壓器在室內時，高壓側避雷器一般應裝于戶外，且離本體不得超過10m，機房配電屏或整流器入端三相對地亦應裝氧化鋅避雷器（箱）。

3.5直流電源的“正極“在電源設備側和通信設備側均應接地，“負極”在電源機房側和通信機房側應3接壓敏電阻銅包鋼圓線。

3.6各種避雷器件均應盡可能的縮短引線，直接裝于被保護的電”線"路點上，各種避雷器件必須符合標準要求，并經專用儀器檢驗合格方可使用。

4隔離

4.1不同接地網之間的通信線宜采取防高、低電位反擊的隔離措施，如光電隔離、變壓器隔離

4.2在電力調度通信綜合樓內，需要另設接地網的 殊設備，其接地網與大樓主接地網之間可通過擊穿保險器或放電器連接，以保證正常時的隔離。雷擊時均衡電位。

4.3微波培和天線到周圍建筑物的距離，應符合避免多建筑物發生閃絡的要求，其距離應大于5m。

4.4微波塔上除架設本站必須的通信裝置外，不得架設或搭掛構會構成雷擊威脅的其他裝置，如電纜、電線、電視天饋線等。
