變電站防雷非金屬接地模塊起到什么樣的作用
非金屬接地模塊的 點
該接地模塊基本構成為石墨(200目以上)、吸水劑、保濕劑、凝固劑、環保離子等材料組合而成。接地模塊的降阻性能 點大致可歸納如下：
1、接地模塊的尺寸為500mmx400mmx60mm，接地模塊與大地的接觸面積較大(大約為0.4m2)。
2、接地模塊采用穩定的非金屬導電材料作為模塊的導電介質，其導電性不受季節影響。
3、接地模塊可很好地與各種類型的土壤、巖石形成良好的接觸，達到降低接觸電阻的效果。
4、接地模塊具有吸濕、保濕 性，接觸電阻小并能保持長期穩定。
5、接地模塊內以石墨作為載體，加人離子緩釋劑、保水劑、凝固劑等多種材料，可使其與土壤的接觸面積成倍增加，從而降低土壤的散流電阻。
6、離子的耗散可通向較遠的土壤中，與土壤低電阻率區域相連:
地下電阻率較低的土壤層、地下水層及金屬礦物質層來改善散流。
7、接地模塊自身呈弱堿性(pH值約為10)，且含有防腐劑可使其理論壽命大于30年，遠遠大于鍍鋅鋼材的使用年限。
8、接地模塊經多次大電流沖擊后，模塊電阻值不增大，也不變硬、發脆，無斷裂現象。
9、接地模塊方便埋設的 點，極大的減小了施工難度。
10、其基本組成為非鹽類，對環境的影響減小到低。
11、其售價為幾百元人民幣，相對于使用年限綜合考慮，則成本較低。接地模塊與化學降阻劑的比較所具有的突出優點為接地效果好，使用年限長，環保。
性能 點
1、采用化學穩定非金屬導體材料作為模塊的導電介質，其導電性不受季節影響；
2、能吸濕保濕、能保持和土壤有效接觸、接地電阻低；
3、在高土壤電阻率地區，能有效降低地網接地電阻；
4、耐大工頻和沖擊電流沖擊，電阻穩定；
5、 、 、使用壽命長、安裝簡便。
應用
1、發電廠、變電站、核電站、水力發電站、風力發電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、 接地和防雷接地。
2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地。
3、各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地。
4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。
施工方法
1、接地模塊可進行垂直埋置或水平埋置，埋置深度一般為0.8~1.0米。
2、采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，和此同時應減小計算模塊用量時模塊利用系數的取值。
3、接地模塊的極芯互相并聯或和地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的 性。焊接長度應不小于80mm，不允許虛焊、漏焊。
4、應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。
5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾做回填料，回填時應分層操作，填30公分料后，適量加水并夯實。再填料、加水和夯實，直至和地表齊平。
6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施。
7、在寒冷地區，模塊應埋在凍土層以下。
用量計算
根據地網土層的土壤電阻率，采用下式計算接地模塊用量：
水平埋置，單個模塊接地電阻：
Rj =0.068×[ρ÷（a×b）-2]
并聯后總接地電阻：Rnj = Rj /nη
式中：ρ―土壤電阻率（Ω/m）
a、b―接地模塊的長、寬；
Rj―單個模塊接地電阻（Ω）；
Rnj―總接地電阻（Ω）；
n―接地模塊個數；
η―模塊調整系數，一般取0.6―0.9。
包裝運輸

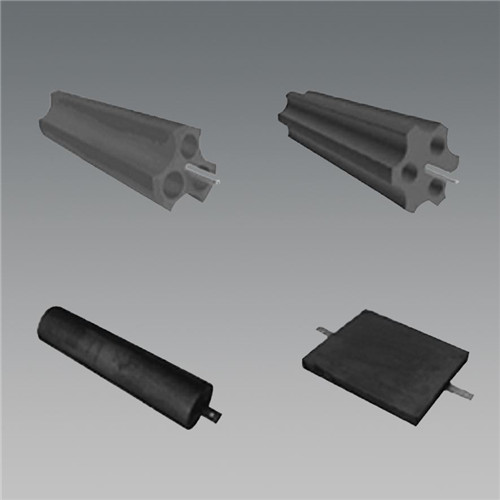

方型接地模塊采用木箱包裝，每箱裝兩塊，包裝內采用泡沫襯墊來隔離模塊與模塊、模塊與箱壁，適于用長途運輸和搬運。
圓柱型接地模塊采用木箱包裝，每箱-塊，包裝內采用泡沫襯墊米隔離模塊與模塊、模塊與箱壁。
注意事項
貯存避免高溫、曝曬。
運輸和安裝時，應避免機械力或摔打等損傷模塊。
北方高寒地區，模塊應埋設在凍土層以下
